Spray System
진동 또는 고압으로 Pump에서 분사노즐로 보내진 윤활제를 노즐로 분사 시키는 시스템이다.윤활제를 도포 해야할 면적이 넓고 급유구를 취부하여 윤활제를 공급하기에 어려운 기어, 스프라켓, 평면/곡면 슬라이딩 부위등의 윤활 급유를 위하여 필요로 하는 시스템이다.

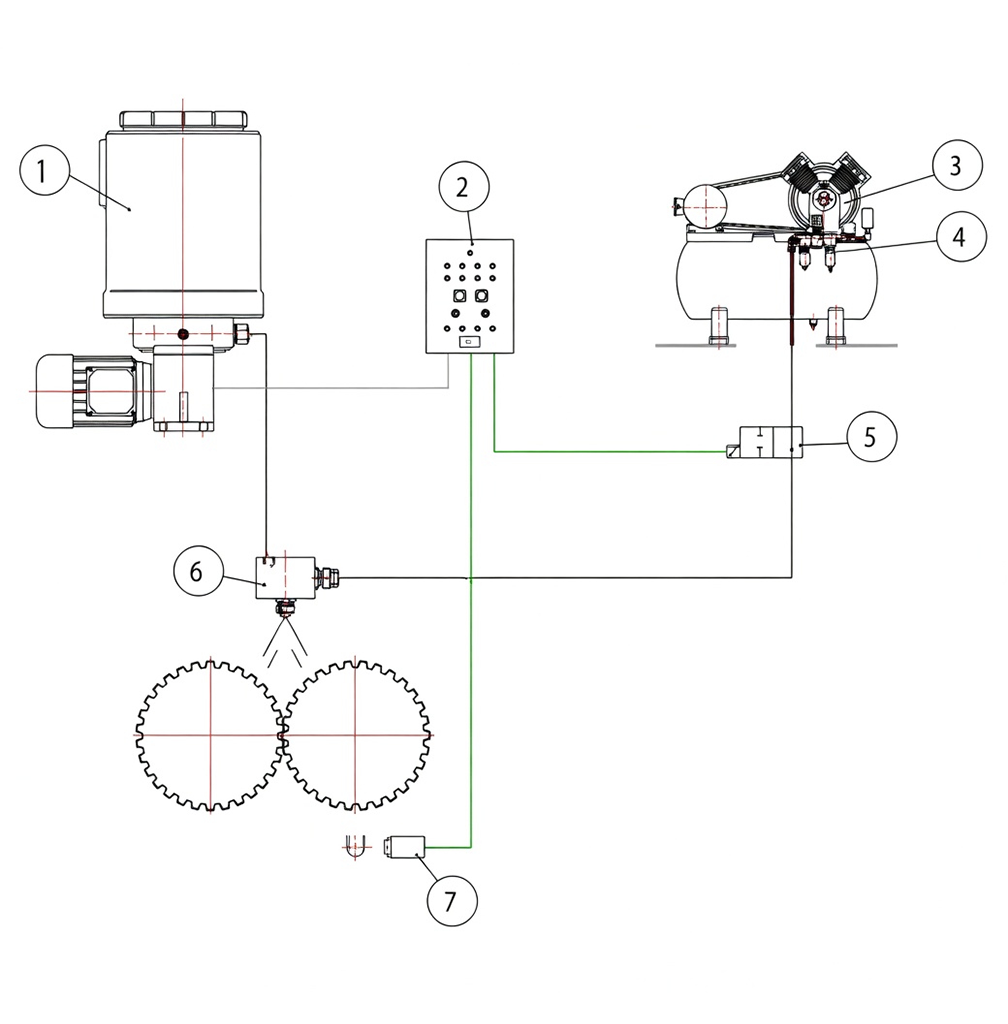

구성기기
① 급유펌프 ② 제어반 ③ 에어컴프레셔 ④ 에어유닛
⑤ 솔레노이드 밸브 ⑥ 스프레이 밸브 ⑦ 근접센서
⑤ 솔레노이드 밸브 ⑥ 스프레이 밸브 ⑦ 근접센서
링크가 복사되었습니다
제품사양
Specification
펌프
윤활제를 토출하는 장치로 고압으로 작동되는 헤보니루브 제품은 작은 튜빙을 사용가능하게하여 설치비를 감소시킬 수 있으며, 장시간 사용으로 되어 버릴 수 있는 그리스의 양을 줄일 수 있다.| MODEL | NUMBER OF OUTLETS | MAX.OPERATING PRESSURE | DISCHARGE VOLUME (1PORT) | TANK CAPACITY | DRIVE |
| HP-103 | 1~3 | 350 kgf/cm2 | 2.0, 2.84cc/min | 1, 2, 8ℓ | Electric |
분배변
압송된 윤활제를 각각의 급유 개소로 공급시키는 장치로 HDS형 분배변은 순차 작동식이기 때문에 다른 분배변을 연결할 수 있어 급유 개소가 많은 곳에 적합하다.| MODEL | NUMBER DISCHARGB PORT | DISCHARGE VOLUME | MAX. OPERATING PRESSURE | INLET | OUTLETS |
| HDS-06~12 | 6~12 | 0 ~0.2 cc/st | 350 kgf/cm2 | PF 1/8″ | FOR Ψ6 |
스프레이벨브
분배변에서 토출된 윤활제가 스프레이 밸브내로 유입되면 밸브내의 공기회로가 자동으로 열리며,유입된 윤활제는 공기압에 의해 밸브에 부착된 노즐을 통과하면서 미세한 분무상태로 분사되어 윤활개소에 도포된다.| MODEL | NUMBER OF MOZZLE | DISCHARGE DISTANCE | AIR PRESSURE | ALR CONSUMPTION | LUBRICANT |
| HBS-1 | 1 | 100~400m | 3~5 kgf/cm2 | 200ℓ/min | OIL or NLGI 0~2 |
| HBS-2 | 2 | 180m | 3~5 kgf/cm2 | – | OIL or NLGI 0~2 |
적용
Applications
시멘트 제조 공장의 Cement Mill, Raw은 물론, 각종 Rotary Kiln 등의 기어를 윤활하는데 널리 쓰인다.
Raw Mill
Rotary Klin
특징
Features
- 노즐 Air-Flow의 완변한 모니터링이 가능하고, Air-Flow 반대 빙향으로 급유
- 스프레이 패턴의 반복
- 낭비를 줄이기 위한 완변한 Air control가능
